Analisis Struktur Kristal Material dengan Presisi untuk Kebutuhan Laboratorium dan Industri
Dalam dunia material science, kimia, farmasi, mineralogi, metalurgi, hingga Research & Development, mengetahui komposisi suatu material saja belum tentu cukup.
Kita juga perlu mengetahui fase kristal apa yang terbentuk, bagaimana struktur kristalnya, seberapa tinggi tingkat kristalinitasnya, dan bagaimana perubahan struktur material setelah melalui proses tertentu.
Di sinilah X-Ray Diffractometer (XRD) berperan.

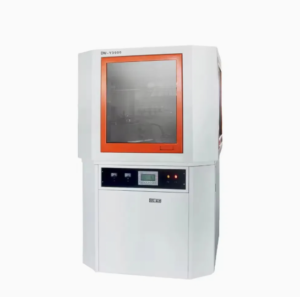

DW-Y3000 merupakan instrumen XRD yang digunakan untuk melakukan karakterisasi material berdasarkan prinsip difraksi sinar-X. Data yang dihasilkan dapat digunakan untuk membantu identifikasi fase, analisis struktur kristal, kristalinitas, parameter kisi, serta analisis kualitatif dan kuantitatif sesuai metode yang digunakan.
Buat kebutuhan R&D, Quality Control, material characterization, dan penelitian, XRD menjadi salah satu analytical instrument yang sangat penting.
Apa Itu X-Ray Diffractometer?
X-Ray Diffractometer (XRD) atau Difraktometer Sinar-X adalah instrumen analitik yang digunakan untuk mempelajari struktur kristal material melalui pola difraksi yang dihasilkan ketika sinar-X berinteraksi dengan susunan atom dalam material.
Material kristalin memiliki susunan atom yang teratur. Ketika sinar-X mengenai bidang kristal tersebut, terjadi fenomena difraksi pada sudut tertentu.
Pola difraksi yang dihasilkan kemudian ditangkap oleh detector dan diolah menjadi diffractogram.
Setiap fase kristal memiliki pola difraksi yang khas. Karena itu, pola tersebut dapat digunakan sebagai semacam fingerprint untuk membantu mengidentifikasi fase dalam suatu material.
Bagaimana Cara Kerja XRD?
Secara sederhana, prinsip kerja XRD dapat digambarkan seperti ini:
X-Ray Source → Sample → Diffraction → Detector → Diffractogram → Data Analysis
1. X-Ray Source
Sistem menghasilkan sinar-X melalui X-ray tube.
Pada DW-Y3000, konfigurasi standar menggunakan Cu Target, sementara target lainnya dapat tersedia sesuai konfigurasi instrumen.
2. Sinar-X Mengenai Sampel
Berkas sinar-X diarahkan menuju material yang ditempatkan pada sample holder.
3. Terjadi Difraksi
Sinar-X berinteraksi dengan bidang atom dalam struktur kristal dan menghasilkan pola difraksi pada sudut tertentu.
4. Detector Menangkap Sinyal
Sinyal hasil difraksi ditangkap oleh detector.
5. Terbentuk Diffractogram
Data pengukuran kemudian ditampilkan dalam bentuk grafik intensitas terhadap sudut 2θ.
6. Data Dianalisis
Pola difraksi dapat dibandingkan dengan database referensi dan dianalisis menggunakan software untuk membantu menentukan fase serta karakteristik kristal material.
Apa yang Bisa Dianalisis dengan XRD?
XRD dapat digunakan untuk berbagai kebutuhan karakterisasi material.
🔬 Identifikasi Fase
Membantu menentukan fase kristalin yang terdapat dalam sampel.
📊 Kristalinitas
Mendukung evaluasi tingkat kristalinitas suatu material.
📐 Struktur Kristal
Data difraksi dapat digunakan untuk mempelajari karakteristik struktur kristal.
📏 Parameter Kisi
Dengan metode analisis yang sesuai, data XRD dapat digunakan untuk mengevaluasi lattice parameters.
🔎 Ukuran Kristalit
Ukuran kristalit dapat diperkirakan melalui metode analisis tertentu berdasarkan karakteristik peak difraksi.
📈 Analisis Kuantitatif
Dengan metode dan standar yang tepat, XRD dapat digunakan untuk membantu menentukan proporsi fase dalam suatu sampel.
🧪 Analisis Kualitatif
Digunakan untuk mengidentifikasi fase berdasarkan pola difraksi yang diperoleh.
Memahami Hasil XRD: Diffractogram
Hasil pengukuran XRD biasanya ditampilkan dalam bentuk diffractogram.
Pada umumnya:
Sumbu X → Sudut difraksi (2θ)
Sumbu Y → Intensitas difraksi
Pada grafik akan muncul beberapa peak atau puncak difraksi.
Posisi dan intensitas peak tersebut memberikan informasi mengenai karakteristik struktur kristal material.
Pola tersebut kemudian dapat dibandingkan dengan database referensi untuk membantu menentukan fase yang terdapat pada sampel.
Spesifikasi XRD DW-Y3000
| Parameter | Spesifikasi |
|---|---|
| Model | DW-Y3000 |
| Jenis Instrumen | X-Ray Diffractometer |
| Rated Power | 3 kW |
| Tube Voltage | 10–60 kV |
| Tube Current | 5–80 mA |
| X-Ray Tube | Cu Target |
| X-Ray Tube Power | 2,0 kW |
| Goniometer | Horizontal θ–2θ |
| Diffraction Radius | 185 mm |
| Scanning Range | 0–164° |
| Scanning Speed | 0,0012–70°/min |
| Minimum Step Angle | 0,001° |
| Detector | Closed Scintillation Counter |
| Optional Target | Cr, Fe, Co, Cu, Mo |
| Control System | Computer & Software |
| Cooling System | Integrated Cooling System |
Catatan: Spesifikasi dapat berbeda berdasarkan konfigurasi, aksesori, dan paket instrumen yang dipilih.
Goniometer pada XRD
Salah satu komponen penting dalam XRD adalah goniometer.
Goniometer berfungsi mengatur posisi dan sudut antara:
X-ray source ↔ Sample ↔ Detector
DW-Y3000 menggunakan sistem horizontal θ–2θ goniometer dengan diffraction radius 185 mm.
Pengaturan sudut yang presisi menjadi bagian penting dalam proses pengambilan pola difraksi sehingga data dapat digunakan untuk berbagai kebutuhan karakterisasi material.
Aplikasi XRD DW-Y3000
🧪 Industri Kimia
Digunakan untuk karakterisasi bahan kristalin, katalis, mineral, dan berbagai material kimia.
🏭 Material Science
Mendukung penelitian fase, struktur kristal, dan perubahan karakteristik material.
💊 Industri Farmasi
Dapat digunakan untuk karakterisasi material farmasi kristalin dan penelitian bentuk kristal bahan tertentu.
⚙️ Metalurgi
Mendukung analisis fase kristal serta perubahan struktur pada material logam.
🧱 Keramik
Digunakan untuk mengidentifikasi fase dan perubahan struktur material setelah proses pemanasan atau sintering.
⛏️ Mineralogi & Geologi
XRD banyak digunakan untuk identifikasi serta karakterisasi mineral dan material geologi.
🧬 Nanoteknologi
Mendukung karakterisasi fase dan struktur kristal berbagai material mikro hingga nano.
🔬 Research & Development
Digunakan untuk mendukung pengembangan material baru dan evaluasi perubahan struktur selama proses penelitian.
XRD untuk Analisis Kualitatif dan Kuantitatif
Analisis Kualitatif
Pertanyaan utamanya:
“Fase kristal apa yang terdapat dalam sampel?”
Pola difraksi yang diperoleh dibandingkan dengan database referensi untuk membantu mengidentifikasi fase material.
Analisis Kuantitatif
Pertanyaan yang ingin dijawab:
“Berapa proporsi fase tertentu dalam material?”
Dengan metode, standar, dan pengolahan data yang sesuai, XRD dapat digunakan untuk melakukan analisis kuantitatif atau semi-kuantitatif.
Pada konfigurasi software tertentu, DW-Y3000 mendukung fitur seperti phase retrieval, semi-quantitative analysis, quantitative analysis, crystallinity calculation, dan refinement cell parameters.
Contoh Penggunaan XRD dalam Industri
Bayangkan sebuah perusahaan sedang mengembangkan material serbuk baru.
Dari penampilannya, material tersebut mungkin terlihat sama dengan sampel sebelumnya.
Namun, perubahan proses produksi bisa menyebabkan perubahan pada:
- Fase kristal
- Kristalinitas
- Struktur kristal
- Ukuran kristalit
Dengan XRD, perubahan tersebut dapat dianalisis melalui perbandingan pola difraksi.
Sehingga prosesnya menjadi:
Produksi → Pengambilan Sampel → Analisis XRD → Evaluasi Fase → Optimasi Proses
Data XRD kemudian dapat menjadi salah satu parameter pendukung dalam proses Quality Control maupun Research & Development.
XRD vs SEM
Keduanya sama-sama digunakan untuk karakterisasi material, tetapi fokus analisisnya berbeda.
| XRD | SEM |
|---|---|
| Analisis fase & struktur kristal | Analisis morfologi permukaan |
| Menghasilkan diffractogram | Menghasilkan citra mikroskopis |
| Analisis kristalinitas | Analisis topografi |
| Identifikasi fase | Pengamatan bentuk partikel |
| Struktur kristal | Karakteristik permukaan |
Sederhananya:
SEM:
“Seperti apa permukaan materialnya?”
XRD:
“Fase dan struktur kristal apa yang terdapat di dalam material?”
Untuk karakterisasi material yang lebih komprehensif, XRD dan SEM dapat digunakan secara bersamaan.
Keunggulan XRD DW-Y3000
🎯 Presisi Pengaturan Sudut
Sistem goniometer mendukung pengaturan sudut yang presisi selama proses scanning.
⚡ Sistem X-Ray Terintegrasi
DW-Y3000 dilengkapi sistem generator dan X-ray tube yang dirancang untuk kebutuhan analisis XRD.
💻 Pengoperasian Berbasis Komputer
Pengukuran dan pengolahan data dapat dilakukan menggunakan sistem komputer dan software.
📊 Mendukung Berbagai Analisis
Data dapat digunakan untuk analisis fase, kristalinitas, parameter kisi, serta analisis kualitatif dan kuantitatif sesuai konfigurasi.
🏭 Cocok untuk R&D dan Industri
Dapat digunakan untuk mendukung penelitian, karakterisasi material, serta kebutuhan analisis di lingkungan industri.
Preparasi Sampel XRD
Hasil analisis XRD juga dipengaruhi oleh kualitas preparasi sampel.
Untuk sampel berbentuk serbuk, beberapa hal yang perlu diperhatikan:
- Sampel harus representatif.
- Ukuran partikel sebaiknya sesuai kebutuhan metode.
- Permukaan sampel dibuat relatif rata.
- Sample holder dipasang dengan benar.
- Hindari kontaminasi.
- Jumlah sampel harus mencukupi untuk proses pengukuran.
Metode preparasi dapat berbeda tergantung pada jenis material, bentuk sampel, dan tujuan analisis.
Keselamatan Penggunaan XRD
XRD menggunakan sumber sinar-X, sehingga keselamatan operator harus menjadi prioritas.
Pengoperasian perlu mengikuti SOP laboratorium dan prosedur keselamatan radiasi yang berlaku.
Beberapa hal yang perlu diperhatikan:
- Pastikan protective cover tertutup ketika pengukuran berlangsung.
- Jangan membuka sistem proteksi saat X-ray aktif.
- Pastikan interlock berfungsi dengan baik.
- Gunakan instrumen sesuai prosedur produsen.
- Pastikan sistem pendinginan bekerja dengan baik.
- Lakukan preventive maintenance secara berkala.
- Pengoperasian dilakukan oleh personel yang kompeten.
Kenapa XRD Penting untuk Laboratorium dan Industri?
Material tidak hanya ditentukan oleh apa komposisinya, tetapi juga bagaimana struktur dan fasenya terbentuk.
Karena itu, XRD dapat membantu memberikan informasi penting mengenai hubungan:
Struktur Kristal → Fase → Kristalinitas → Sifat Material → Performa
Informasi tersebut dapat digunakan untuk membantu proses:
- Material characterization
- Research & Development
- Quality Control
- Failure analysis
- Product development
- Process optimization
Butuh X-Ray Diffractometer untuk Laboratorium?
Memilih XRD yang tepat harus disesuaikan dengan kebutuhan aplikasi. Jangan hanya melihat pembesaran atau spesifikasi angka, tetapi pertimbangkan juga:
jenis sampel + target analisis + rentang scanning + resolusi + X-ray tube + detector + software + kebutuhan R&D/QC.
JogChem menyediakan berbagai kebutuhan chemical products, laboratory equipment, dan analytical instruments untuk laboratorium, industri, Research & Development, dan Quality Control.
Sedang mencari X-Ray Diffractometer (XRD) DW-Y3000 atau instrumen karakterisasi material lainnya?
Jangan sampai salah pilih alat.
Sampaikan jenis sampel dan kebutuhan analisis Anda kepada tim JogChem. Kami siap membantu memberikan informasi produk dan solusi instrumen yang sesuai dengan kebutuhan Anda.
